Les additifs de PowerCADD™ 3.0

Ces additifs permettent d'intégrer à ce produit de conception généraliste une partie des fonctionnalités jusque-là réserver à des produits de CAO spécialisés tels qu'ArchiCAD.

Nombre d'entre nous se sont sûrement déjà heurtés aux problèmes de transferts de fichiers vers des partenaires équipés d'AutoCAD®

Et bien d'autres ont dû travailler sur des fichiers importés incomplets, ou ont connu toutes sortes de mauvaises surprises avec le format DXF®

PowerDWG ouvre et enregistre directement des formats DWG (format interne AutoCAD).

L'écriture

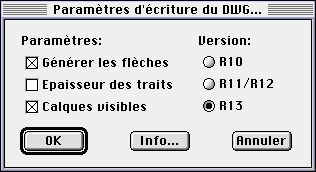

Il suffit d'enregistrer sous DWG dans le menu Fichier pour créer un fichier directement lisible par AutoCAD. en précisant la version d'AutoCAD utilisée.

Particulièrement optimisé par rapport au DXF (un fichier DWG prend trois fois moins de place sur disque qu'un fichier DXF), ce format permet surtout de conserver les attributs graphiques liés aux entités (épaisseur de trait, palette de couleur, pointillés, cotations, textes, et couleur de calques).

La lecture

Le fichier 2D au format natif AutoCAD est immédiatement visible et exploitable à l'aide de la fonction Ouvrir du menu Fichier. Dès la lecture, le format et l'échelle sont proposés, il suffit de valider votre choix et le fichier apparaît dans la fenêtre de dessin avec tous les calques, les écritures et les épaisseurs de trait.

Archi-XTool est environnement totalement dédié à l'architecture. Conçu pour verticaliser l'environnement de travail de PowerCADD, il apporte une palette d'outils professionnels, une plus grande facilité de paramétrage et d'utilisation, et de nouvelles possibilités d'édition des objets dessinés.

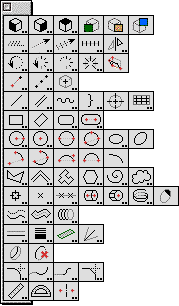

La palette est composée de sept catégories d'outils :

Conçu par un utilisateur particulièrement chevronné de PowerCADD, trouvant l'application insuffisamment productive, WildTools ouvre de nouveaux horizons aux utilisateurs de PowerCADD, enfin, certains utilisateurs. En effet, WildTools s'adresse plus précisément à trois types de « PowerCADDiens » : en premier lieu, ceux qui ont fait le tour de PowerCADD et veulent aller plus loin et accroître leur productivité. Puis, sont concernés les utilisateurs qui veulent faire du dessin isométrique (dessin catalogue), et enfin, ceux qui utilisaient déjà les versions ADT1 et ADT2 (outils de dessin avancés) des versions précédentes et souhaitent désormais des outils de dessins que l'on ne trouve nulle part ailleurs.

Le résultat est impressionnant ! Avec WildTools, la productivité est au minimum doublée.

Un exemple éloquent

Un même outil peut utiliser deux modes de fonctionnement (libre et contraint), et cela, sans maintenir une touche. Il peut avoir deux valeurs spécifiées dans la zone de dialogue que vous utilisez à tour de rôle tout en dessinant. Vous pouvez, à tout moment, utiliser la fenêtre d'édition pour entrer une troisième valeur et cela toujours pendant la procédure de dessin. Tout en poursuivant votre dessin, vous pouvez zoomer sans perdre l'outil que vous avez choisi.

Vous pouvez transformer un objet créé avec un outil par un autre et vice et versa, reprendre le travail d'une courbe de bézier et d'un polygone que vous aviez arrêté, ou encore, créer des objets parallèles avec n'importe quel objet de base puis les modifier à l'aide d'un seul objet maître.

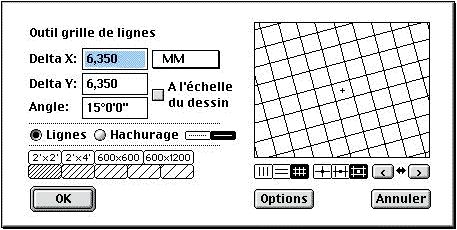

Outil parallèles décalées

Vous êtes sujet à des tendinites ou à des blocages de poignet à force de manipuler la souris par cliquer - glisser ?
Il vous suffit de changer de mode de dessin : le mode traditionnel CAO en deux clics ou un mode hybride qui vous permet, grâce à cette dualité, de pratiquer le type de tracé répondant à vos besoins.

Vous ne connaissez pas le rayon d'un arc ou la longueur d'une ligne ? Prélevez-les sur un cercle ou sur une autre ligne puis tracez ou insérez un congé de raccordement avec cette valeur, tout cela avec le même outil. Vous souhaitez raccorder deux courbes de Bézier par un rayon, égaliser une ellipse en rotation sur une droite ? Vous voulez personnaliser vos dessins rigoureusement et parfaitement tracés ? Avec la fonction effet à main levée, vous pouvez désormais exiger de votre ordinateur qu'il fasse exactement ce que vous faisiez avant, à la main, aujourd'hui, sans peine. La qualité de vos « dessins à la main » en surprendra plus d'un !

Les anciens utilisateurs des versions ADT retrouveront dans leur mise à jour WildTools, les outils qu'ils avaient « perdus » lors du passage en PowerCADD 3.0.

Outil Motif d'isolation

Toutes les transformations sont visibles : déformer, déplacer, répartir, dupliquer, effectuer une rotation avec ou sans distribution… tout se voit : en déplaçant la souris, vous voyez bien ce que vous faites et ce qui se passe, vous validez quand vous voulez, et bien sûr, vous pouvez éditer au vol les valeurs correspondantes.

Vous avez une trame particulière à placer dans un objet ? Vous voulez dessiner des buissons, des nuages, des vagues, des isolants, des spirales, des bulles de texte sophistiquées… ? Vous voulez diviser des objets, répartir des objets quelconques sur une trajectoire en les connectant entre eux ? Tout est possible avec les WildTools qui offrent plus de 300 fonctionnalités.

Outil WildTools 3D

Qui n'a jamais pesté en réalisant des dessins isométriques qui exigent en permanence des calculs d'obliques, d'ellipses ou de raccords en ellipse, et pour lesquels les éléments qui ne sont plus dans le plan isométrique, tout en formant un angle quelconque, sont un cauchemar ?

WildTools 3D prend à son compte tous les calculs : il vous suffit de lui indiquer le plan de travail à l'aide d'un Cube représentatif et tous vos outils travailleront dans ce plan.

Il apporte des facilités appréciables : un outil barre hexagonale, tube cylindrique, la représentation des pas de vis, les hélicoïdes, les représentations des trous, etc.

Vous pouvez transformer une ellipse en cercle et modifier son rayon (et inversement), réaliser les extrusions, les congés de raccordement entre ellipses et Bézier, tout cela, en isométrie et avec les vraies dimensions.

Vous possédez PowerCADD 3.0 ou une version ultérieure ? Les WildTools sont faits pour vous. Vous disposez des ADT et souhaitez accéder aux WildTools par mise à jour de ces anciens additifs ? N'oubliez pas de faire aussi la mise à jour de votre application en PowerCADD 3.0 ou ultérieure.

PowerCADD Architecture (PowerCADD 3.0+ ArchiXTools + Biblio de 600 symboles)	12 000 F
PowerDWG	1 950 F
ArchiXTools 2.0	1 900 F
WildTools 3.6	1 950 F
Maj ADT 1&2 vers WildTools 3.6	1 600 F
Maj WildTools x.x- vers WildTools 3.6	1 400 F
