ArchiCAD 5.0 |
|
ArchiCAD 5.0 |
ArchiCAD est maintenant disponible en version 5.0 depuis le mois d'octobre 1996 sur plates-formes Windows (95 et NT) ou MacOS (Macintosh ou Power Macintosh), les fichiers étant binairement compatibles. Il s'agit d'une mise à jour très importante par rapport à la précédente version 4.55 présentée lors d'une précédente séance, par l'amélioration des fonctionnalités existantes, l'apport de nouveaux outils et l'intégration avec des logiciels complémentaires. Cette version est le fruit de plus de deux ans de développement par une équipe de 40 personnes.
 |
Dans les précédentes versions, le seul élément courbe disponible était l'arc de cercle en 2D. Il était bien possible de le transformer en mur ou en percement de dalle, mais il était transformé alors facettisé avec tous les inconvénients que cela comporte (modifications difficiles, apparition de traits verticaux sur les façades, percements limités à la tailles des facettes…).
Les nouvelles technologies et l'amélioration de la puissance de calcul des machines permettent maintenant de gérer les splines et les courbes de Bézier facilement éditables et modifiables par leurs points et tangentes. Par un simple Espace clic, toutes ces courbes peuvent servir de tracé régulateur pour la création de murs, contours de dalles, toitures, hachures… aux contours lissés (non facettisés) autorisant une grande liberté de conception. |
Outil Mur
En complément des murs droits (simples, chaînés, ou contour rectangulaire), la palette des murs se renforce avec quatre nouveaux outils :
Les murs ainsi créés conservent les mêmes caractéristiques que les murs droits (percements libres, raccordements avec les toitures, modifications…).
Outil Poteau
Ce nouvel outil permet de créer des poteaux qui s'intersectent parfaitement avec les murs et toitures. Une option permet de recouvrir les poteaux du même matériau que les murs environnants. Il est malheureusement limité aux sections rectangulaires. Il est dommage que les poteaux circulaires, disponibles comme objets, ne bénéficient pas de la même interface.
Outil Toiture
La gestion des courbes permet deux nouveaux types de toitures :
qui se définissent graphiquement en dessinant le profil puis son implantation. Elle permet également de définir des contours courbes. La géométrie de la rive est maintenant paramétrable.
Il est également possible de définir automatiquement une toiture à pans par un clic sur le contour des murs retourne un dialogue pour définir certains paramètres, la toiture se dessinant alors sur le projet. La mise en œuvre de ces fonctions nécessitait avant la conception un objet spécifique (graphique ou en GDL) et ne permettait pas de bénéficier du raccord automatique mur - toiture.
Outil Dalle
L'outil dalle bénéficie lui aussi de la génération automatique a partir du contour des murs et des courbes lissées.
Outil Zone
Ce nouvel outil permet de gérer tout type de patrimoine. La création d'une zone se fait soit automatiquement par un simple clic, la zone est délimitée par les murs environnants, soit manuellement. Des options permettent d'afficher le nom de la pièce, sa surface, son volume… Les calculs sont automatiquement mis à jour lors des modifications de structures et de cloisonnements. Cet outil remplace donc avantageusement l'outil « Hachure » dans son exploitation en calcul de surface. Les zones créées peuvent être ensuite listées. Ce document récapitule les différents éléments de construction ou objets présents dans chaque zone.

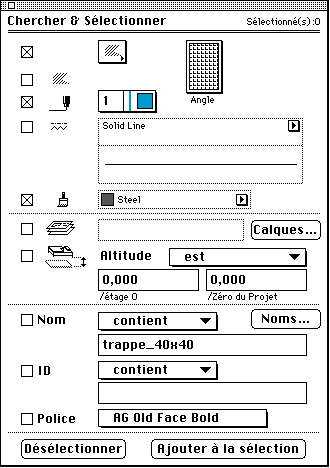

Outil Sélection
En complément de la traditionnelle sélection rectangulaire, trois nouveaux modes sont disponibles :
Ces critères sont par exemple la couleur, l'épaisseur, la matière, ou la hauteur des éléments… Ce mode permet d'optimiser les modifications sans risques d'erreurs ou d'oublis.
Outil Cotation
Trois nouveaux types de cotations :
La cotation nominale des ouvertures avec ébrasure a été revue pour pouvoir indiquer la cote en tableau et non la cote hors tout. La gestion des arrondis a également été améliorée.
Curseur intelligent
En plus des points chauds et des lignes de référence, la nouvelle version d'ArchiCAD propose de nouvelles accroches magnétiques. Le curseur se modifie automatiquement et instantanément à la verticale d'une intersection, d'une tangence et d'une position perpendiculaire. Dans la précédente version, ces opérations nécessitaient des constructions intermédiaires pour la mise en place d'un point chaud.
Zone d'information
La zone d'information est dorénavant éditable. Les informations comme la hauteur des murs, l'allège et la hauteur des fenêtres… peuvent directement être modifiées dans cette palette, sans repasser par le dialogue de configuration.
Édition et modification des façades et des coupes
Le concept d'ArchiCAD qui permet de faire évoluer le projet 3D lors de la création du plan, a encore évolué dans cette version 5.0.
Les différentes façades ou coupes du projet sont maintenant éditables et modifiables. Une fenêtre ou une porte déplacée, supprimée ou modifiée dans la façade est automatiquement mise à jour dans le plan (et inversement). Ce lien peut être rompu pour permettre, par exemple, un rendu complémentaire.
Les coupes et les façades peuvent également être limitées verticalement.
Texture et rendu
Outre l'accélération du calcul d'image, de nombreuses modifications ont été apportées aux textures. Elles sont maintenant plus réalistes et plus faciles d'accès.
Pour les amateurs d'images encore plus réalistes (réflexion et réfraction), ArchiCAD est directement interfacé avec Art•lantis. La liaison entre ArchiCAD et Art•lantis permet de faire des "aller-retour" entre les deux logiciels sans perdre les informations de textures précédemment saisies.
Quicktime VR
ArchiCAD est le seul logiciel intégrant aujourd'hui la nouvelle technologie d'Apple : QuickTime VR. Le film virtuel généré donne la possibilité de naviguer librement dans les projets en mode panoramique (l'observateur observe le projet d'un ou plusieurs points fixes en tournant la tête sur 360°) ou en mode objet (l'observateur est fixe et le projet peut être orienté sur une demi sphère). Cet outil de présentation, permet d'améliorer la perception de l'espace des non professionnels.
Import Export
Les fonctions d'export en DXF et DWG ont été mises à jour en version 13. Un nouveau format d'export apparaît : QuickDraw 3D.
Bibliothèque
La visualisation des objets se présente sous différentes vues : dessus, face, perspective ombrée ou photo réaliste. De plus, la recherche a été accélérée par une sélection par un menu local. Il est maintenant possible de gérer plusieurs bibliothèques d'objets, qui peuvent également être partagées entre plusieurs utilisateurs.
Il est aussi possible d'utiliser Cumulus, la base de données multimédia permettant de cataloguer différents formats (image, son, film quicktime, et objets de bibliothèque ArchiCAD). Une interface directe permet de choisir visuellement un objet dans une série de vignettes et de l'intégrer dans le projet ArchiCAD. Un série de filtres complémentaires est fournie en standard.
Dommage que l'intégration ne soit pas aussi poussée qu'avec ZOOM, qui permet l'intégration d'un objet par simple « glisser déposer » (ou drag and drop) de la vignette dans la fenêtre de modélisation.
Objets paramétrables
De nouvelles propriétés peuvent être intégrées dans le script GDL des objets. Par exemple, une relation peut être établie entre le volume, le poids et le prix d'un objet dans sa description GDL. Le métré qui en résulte laissera apparaître ces différentes valeurs. Le volume et la surface des objets sont calculés et sont accessibles par d'autres scripts.
GDL plus puissant
De nouvelles fonctions apparaissent dans le GDL (Geometric Description Language) :
Pour faciliter la conception d'objets de bibliothèque, le logiciel Visual GDL, en cours de développement sera livré en option avec ArchiCAD 5.0. Basé sur la nouvelle technologie Quickdraw3D d'Apple, il permet de générer de manière interactive et didactique les objets de base ou complexes.
Les nouveaux liens entre PlotMaker et ArchiCAD permettront maintenant de lier plusieurs fichiers pour des mises à jour plus rapides. Les connections aux traceurs ont été optimisées.
Le nouveau logiciel de génération de terrain, basé sur l'interface d'ArchiCAD, s'intègre en option dans l'environnement d'ArchiCAD. Si ArchiSITE se trouve dans le dossier ArchiCAD, un outil supplémentaire apparaît dans la palette d'outils permettant de démarrer ArchiSITE sans quitter l'application principale. Il devrait en être de même avec la future version de StairMaker, l'utilitaire permettant de générer les escaliers.
ArchiSITE permet la création d'un terrain soit en récupérant des points d'un géomètre, soit en le créant manuellement à l'aide des outils de dessin. Le terrain ainsi créé devient un objet que l'on positionne dans le projet d'ArchiCAD.
La première phase d'une modélisation de terrain est la récupération des données du terrain. Elles peuvent être de différents types : DXF, XYZ (fichier de coordonnées de points), TIFF (image servant de base au redessin).

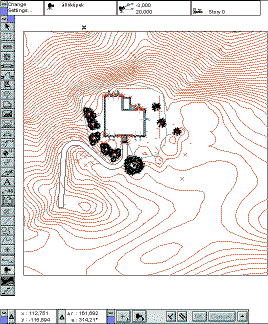

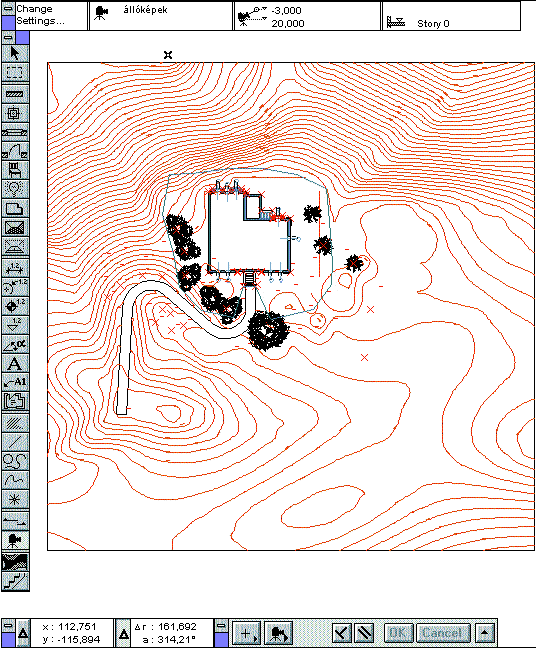

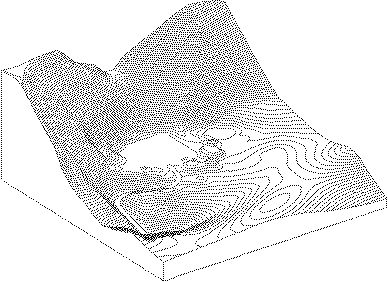

Quelque soit le mode de saisie, ArchiSITE est capable de générer les courbes de niveau du terrain, ainsi que différentes vues en lignes cachées. La modification des hauteurs ou des formes, en n'importe quel point du projet, entraîne un recalcul des courbes et la reconstruction du modèle.
Pour finaliser le terrain, il est possible de définir des plateaux, des assises, des cheminements, des routes, des décaissés… Une évaluation des déblais est constamment disponible pour juger du camionnage.
Principales caractéristiques :
 |
Pour toute information concernant ArchiCAD, contactez
ABVENT France
3 rue Decrès
75014 Paris
Tel : 01 43 95 05 05
Fax : 01 43 95 03 64
Configuration recommandée : Windows : Intel 486DX2/DX4 ou Pentium Windows 95 ou NT Macintosh : Apple Macintosh ou Power Macintosh MacOS Lecteur CD-ROM 32 Mo RAM / 30 Mo d'espace disque libre recommandés |
